SY-2T21双光谱热像仪在煤矿电气设备中的应用





煤矿高压配电装置担负着向井下用电设备供电的重要职能,对保证煤矿安全、可靠、生产发挥着重要的作用。在长期运行过程中,开关内断路器动静触头连接部位、母线连接部位、电缆连接部位等因老化或接触电阻过大而发热,而这些发热部位的温度无法实时监测,如果没有采取必要措施和及时处理,温度会继续升高,最终导致火灾和大面积的停电事故的发生。







现有高压配电装置接点测温技术按供电方式一般可以分为两种:有源测温和无源测温两种方式;有源测温即测温传感器自身带有电源,一般都是采用锂电池供电,受限于锂电池的容量,有源测温传感器在电池耗尽后需更换电池,后期维护成本较大。无源测温即测温传感器通过CT取电技术将监测点的高压电流转换为自身传感器所需电源,但由于线路电流不一定,所以供电也不稳定,而传感器本身消耗能量的方式有限,长期大电流工作可能导致自身发热从而影响测温准确性。上述两种测温方式虽然能够一定程度上解决煤矿电气设备的温度监测问题,但均存在着施工、维护量大、数据传输不稳定等缺点。

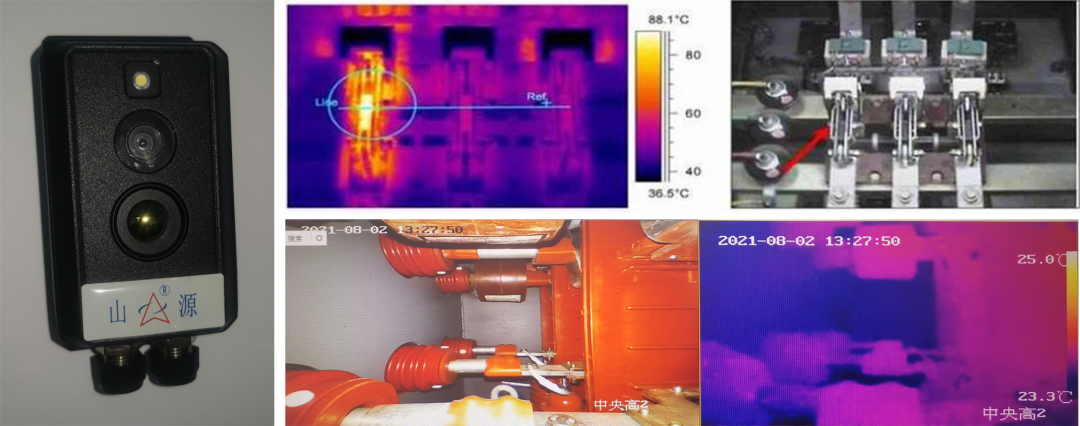

为了实现智能矿山时代开关操作可视化及监测信息数字化的要求,山源科技公司研发了适用于煤矿电气环境下的SY-2T21双光谱热像仪(简称热像仪)。热像仪集可见光和热成像图像监视功能为一体。内置高灵敏度红外探测器和高分辨率可见光探测器,可对开关中重要电气设备进行全天候的实时温度监测(开关触头和电缆接头)和实时图像监控(断路器分合状态、电动底盘车、电动地刀的到位情况和动静触头的接触情况),探测电气设备的温度变化,实现精准测温。当发现温度异常时进行声音报警提醒,协助用户快速定位隐患点,降低财产损失,减少安全隐患。热像仪实时图像监控还支持双光融合、画中画等图像处理技术,实现热成像和可见光图像融合叠加,提高用户对图像细节的辨识度,监控图像信息可通过我公司的KJ360智能供电系统平台软件,实现远距离传输和实时视频浏览和配置等功能。

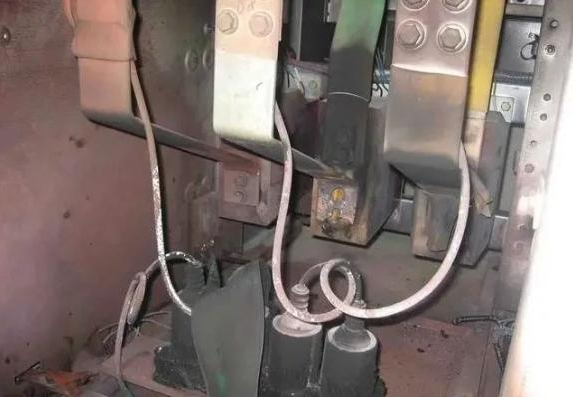

SY-2T21双光谱热像仪具有测温响应速度快、安装方便、使用简单,监测范围全面和直观等特点,可广泛应用于开关电气设备测温、室内防火、工业制造、轨道交通等测温环境。产品已在张家峁、柠条塔、山城等煤矿得到了大量推广应用,多次准确发现了故障隐患,山西某矿就通过在开关内安装双光谱热像仪,及时发现了多起由于氧化锌避雷器本体发热所引起的铜排连接线发热问题并及时进行了隐患处理,产品其易用性和高可靠性得到了广大用户的认可,在智慧矿山建设时代,SY-2T21双光谱热像仪必将成为实现无人值守和无人巡检变电所的重要技术手段。
